外部安裝式管子切割坡口機-標準常規式


主要特點
標準的分體式框架管道切割和斜切機,設計用於在管,管和法蘭上切割、斜切、單點、沉孔和管道。它是一種翻蓋式便攜式管道切割和斜切機床。設計巧妙,能夠在框架上分成兩半,易於安裝在管道上。它廣泛應用於石油、天然氣、食品、石油、化工、鍋爐、醫藥機械、核電、電力建設等管道。16種型號可提供6英寸(152.4毫米)增量,特殊訂單可提供其他尺寸。

管道外徑範圍1“-48”

產品描述
  • 16型號,管道外徑1“-48”的工作範圍
  • 非標準型號可定製
  • 外裝式,多點鉗口夾緊
  • 分體式框架技術,易於安裝在管道上
  • 冷切割和斜切,不影響管材
  • 一次自動送料,切割和斜切,性價比高
  • 斜角形狀的變化:U、V、Y、J、雙V、複合斜面
  • 固定環是鋼;旋轉環是鋁、鋼可選
  • 電器:可提供氣動、數字控制器和液壓驅動選。
  • 可提供多種不同的驅動選項,以便為特定的加工應用最佳地定位電機
  • 它可以配備各種附件,以提高性能和擴展功能


CAPABILTY能力
  • 管端斜角
  • 管道切斷
  • 管道內坡口
  • 切割和斜切
  • 複合斜切
  • 法蘭面加工
  • 開槽

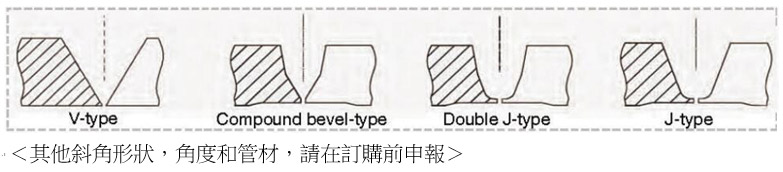

坡口類型

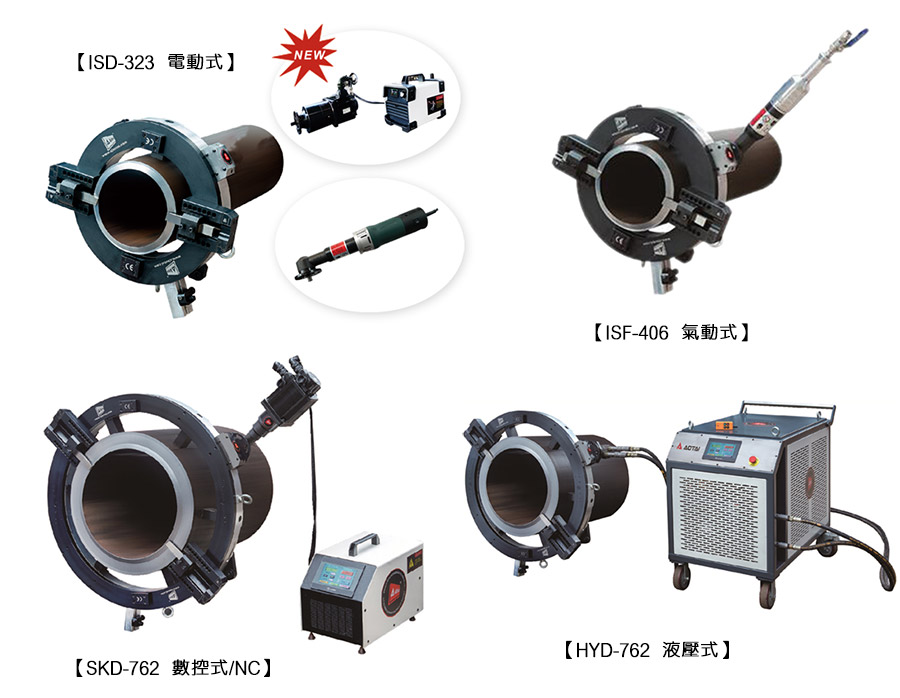

技術參數:
電動式:ISD
方便電源、穩定性能、熱門選擇
電氣要求:220-240V 1PH 50 / 60HZ
碳刷電機:1.43KW,(選配1.7KW、2.4KW)
無刷電機:1.5KW, (選配2.0KW、3.0KW)
<適用於大型或重型的雙電機>

氣動式: ISF
防爆、性能穩定、易於維護
空氣要求:1500-2000L / min @ 0.63-0.8Mpa
功率:2HP、3HP
<雙電機適用於大型或重型>

數控式/NC:SKD
強勁的驅動、高效率低噪音、穩定的性能
適用於厚壁厚和大尺寸管道
電氣要求:230V 1PH 50 / 60Hz
(選配:380V 3PH 50 / 60Hz )
功率:2.0KW、3.0KW
<雙電機適用於大型或重型>

液壓:
強勁的驅動,高效率
穩定的性能,低噪音,防爆性能
適用於厚壁厚和大尺寸管道
液壓要求:28-50L / min @ 13Mpa
電氣要求:380V 3PH 50 / 60Hz
額定壓力:13MPa
額定流量: 28L / min
Max.Torque:380NM

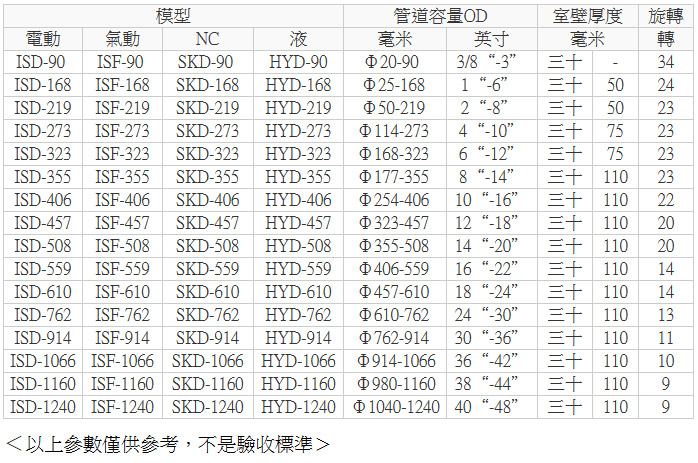

型號規格

工具
外形和插入式
HSS、HSS Co、Carbide
<根據需要製作更多工具>

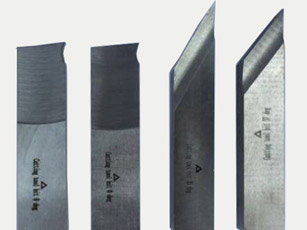

表格樣式
材質:M42
類型:服務器、斜面、雙斜面、複合斜面、沉頭孔
角度:0 °、30 °、37.5 °、雙30 °、37.5 ° + 10 °
尺寸:90mm、150mm、200mm

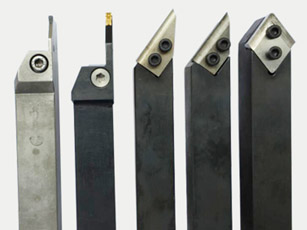

插入式
材質:Holder HSS;
刀片:HSS-Co或硬質合金
類型:切斷器、斜角、雙斜面、複合斜面,
角度:0 °、30 °、37.5 °、雙30 °、37.5 ° + 10 °
尺寸:90mm、150mm、200mm

工具滑動
更實用,更多方式,更多解決方案

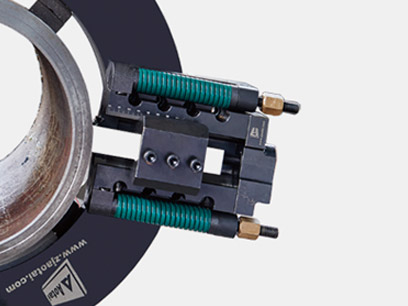

標準工具滑軌
用於傳統
管道單點
壁厚:30mm   多點壁厚:110mm
徑向行程:154mm
OD Tacking Slide
非圓管
的解決方案 壁厚:110mm
徑向行程:110mm

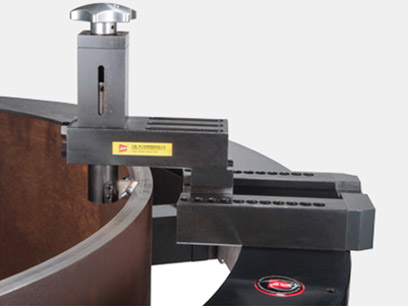

沉頭孔滑塊
用於管道內徑
徑向行程:110mm
軸行程:100mm
表面轉向滑塊
表面車削,去除防腐層
徑向行程:110mm
軸行程:200mm

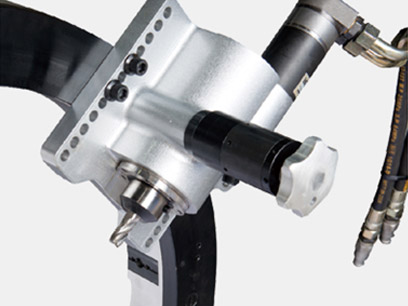

鑽孔和銑削滑塊
解決工具應力損壞問題
提高切削效率
提高安全係數

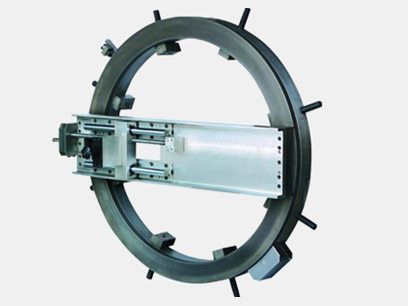

橋樑滑動
單點厚壁加工
法蘭面向
沉孔
