概要：

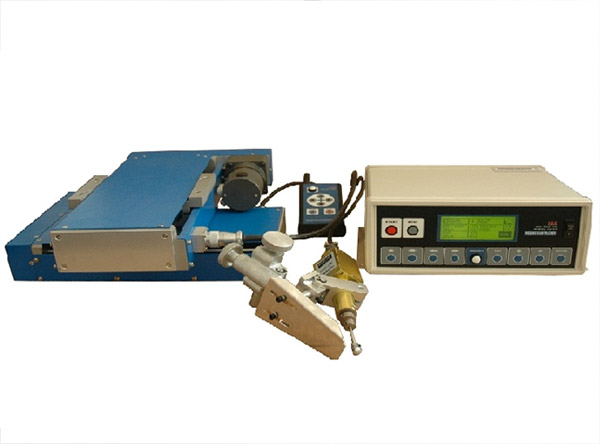

ED-ST 系列焊縫跟蹤器由感應探頭、控制器和執行機構組成。感應探頭接觸工件，採集焊接面的位置變化，通過控制系統進行計算最後由執行機構隨時調整焊炬與工件的距離，保證焊縫質量。
ED-ST 系列採用模組化設計，根據客戶要求，可派生出一維或多維跟蹤器。
ED-ST 系列控制精度高、回應速度快，適用於 TIG、CO2、MIG、SAW 等焊接形式，容易和各種自動焊接操作機等專用設備配套使用，實　現高品質的自動焊接。

結構組成：：
1.感應探頭採用全進口元件以及航空航天部先進的製造和裝配工藝，品質高，壽命長。

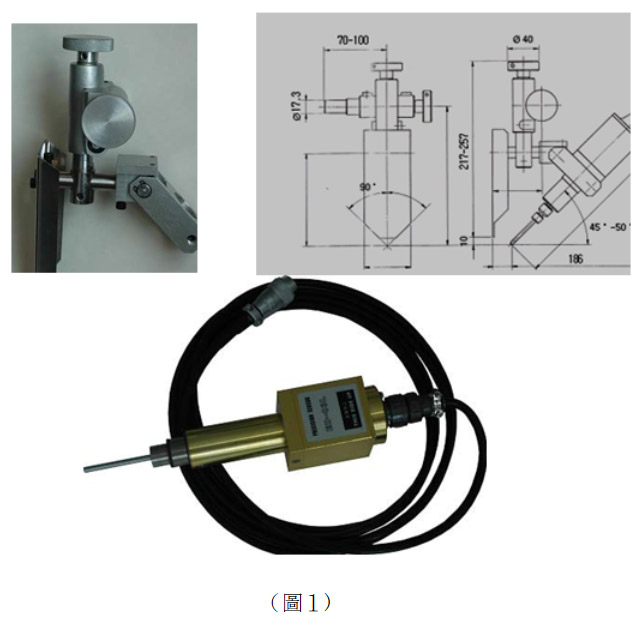

二維探針式感應探頭（見圖 1），這種感測器適用於搭接焊、角焊和對焊等，與國內外其他公司的感測器類似，有些可直接互換，根據工件的不同，探針有多種選擇，如蘑菇型、叉型、滾輪型等等。

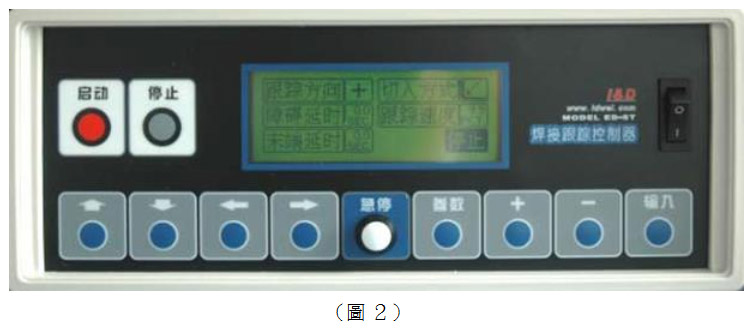

2.控制器（見圖 2）：控制器由最新的 CPU 作為核心部件，配以抗干擾的控制程式使整台控制器高效、可靠。控制器具有親和的人機界面，10 萬次壽命的輕觸按鍵以及圖形液晶 LCD 顯示器使使用者在操作、程式設定和控制方面非常方便。

根據客戶的特殊要求，控制器還配備有多款有線或無線遙控器，客戶可根據情況定購。和我公司生產的其他產品一樣，控制器同樣具有 RS232 和 RS485 遠端控制功能（如果需要，請事前說明），在使用了這款產品之後，使用者會覺得得心應手。

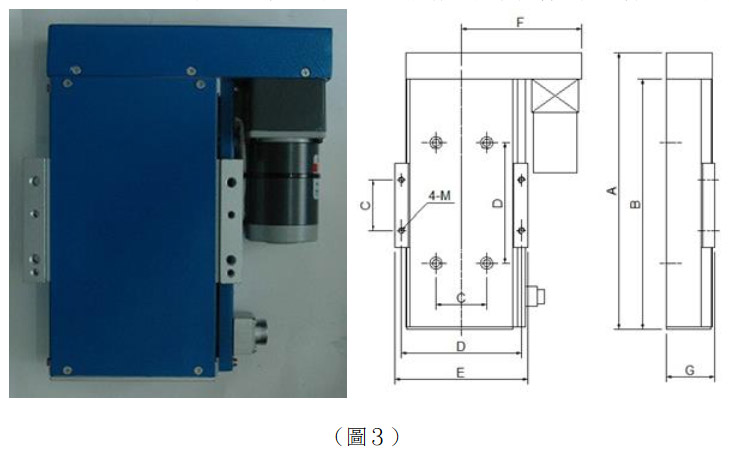

3.執行機構（見圖 3）：

• 執行機構採用高精度電動拖板，外殼採用鋁合金一次成型，結構合理緊湊。
• 內部採用直線導軌，運行平穩可靠，使用壽命長。
• 採用直流低壓（直流 24V）作為驅動 元件，完全符合歐、美及眾多國家的安全標準。

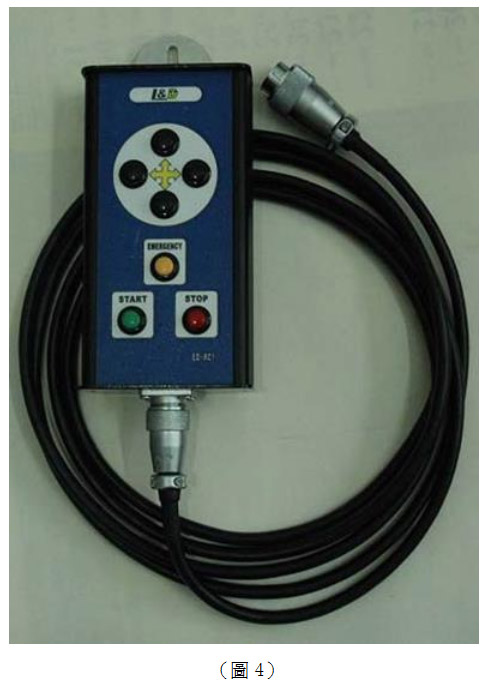

4.遙控器（可選，見圖 4）：遙控器採用鋁合金 外殼，外形美觀，經久耐用；本品為選配件，使用者可根據需要選購。

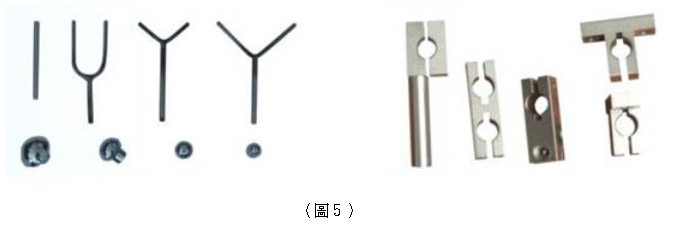

5.附件（見圖 5）：多種探針探頭以及連接夾具可供用戶挑選

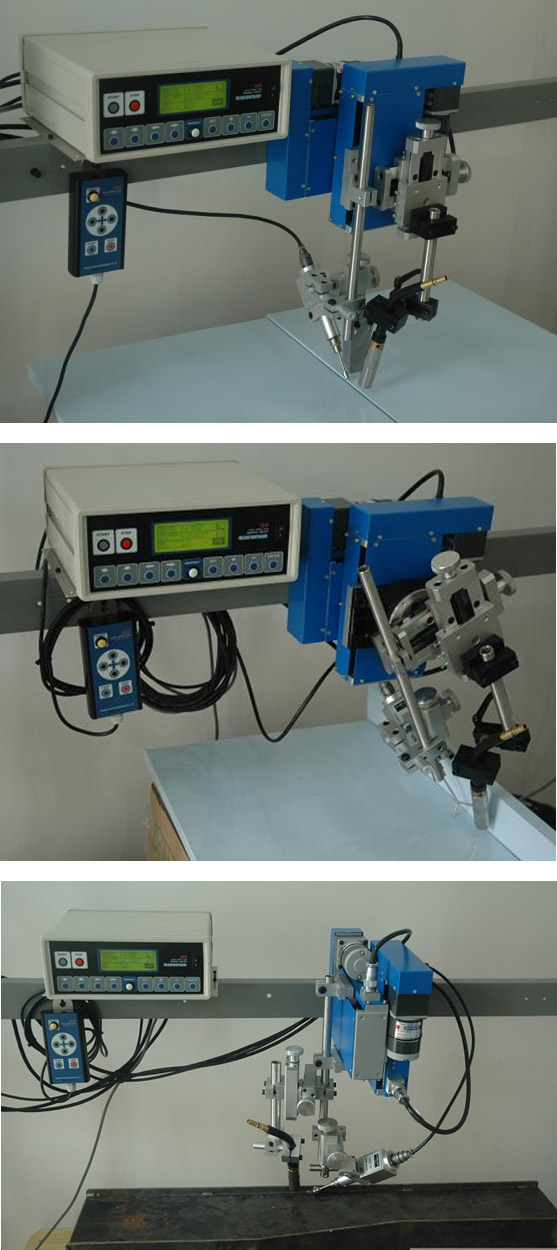

圖片：
